Tutorial - SNES 1A0N

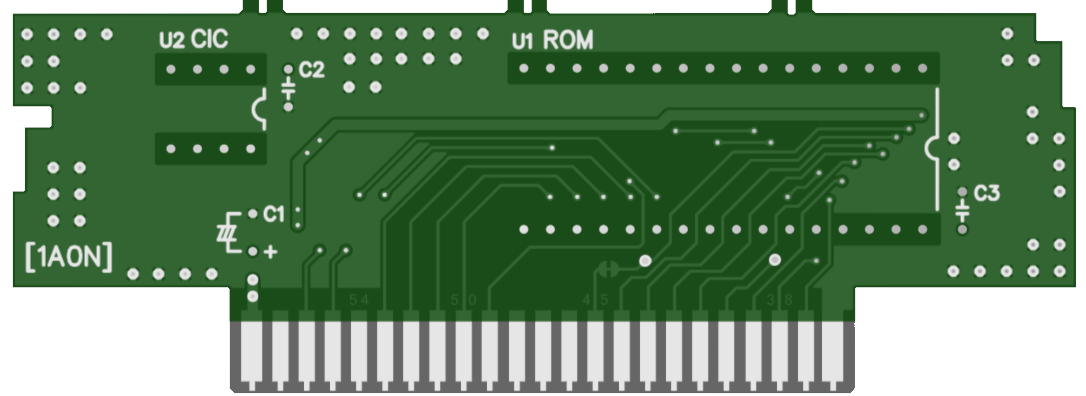

  1) VISÃO GERAL DA PLACA E DEMARCAÇÕES DE COMPONENTES

2) COMPATIBILIDADE

1. Compatível com jogos LOROM ou HIROM (quando adaptado);
2. Compatível com jogos com até 1mb (8Mbit) de tamanho;
3. Compatível com jogos sem sistema de save;
4. Não compatível com jogos que possuem CIs de melhoramento (Chips Especiais).

3) LISTAGEM DE COMPONENTES UTILIZADOS - B.O.M.

4) DICAS DE PREPARAÇÃO DA ROM / CIC

1. Sempre remover o header (cabeçalho) da ROM;
2. Quando a ROM for menor que 1mb, expandir para ocupar todo o espaço da EPROM (1mb);
3. Corrigir o Checksum da ROM (opcional);
4. Utilizar um emulador para verificar a rom;
5. Para jogos HIROM, após os testes, utilize um conversor de HIROM para LOROM;
6. Grave o PIC 12F629 com o supercic, antes da instalação na placa;
7. Grave a 27C801 com a ROM de jogo, antes da instalação na placa;
8. Proteja a janela da eprom com um adesivo, para evitar sua exposição;
9. Sempre observar a marcação de pinos dos CIs e polaridade do capacitor eletrolítico.

5) DICAS DE PREPARAÇÃO DA PLACA

Para jogos LOROM, apenas soldar os componentes em seus locais de instalação, observando a posição / lado correto de cada componente. Para jogos HIROM, é preciso realizar um pequeno corte na trilha da placa, e um jumper com fio ou resistor de 0r no local indicados.
